所屬科目：技檢◆電力電子-甲級
1. 同一額定之 IGBT 與 Darlington's Power Transistor 比較，兩者關於 RBSOA 之描述何者正確？ (A)RBSOA 範圍愈小愈好 (B)IGBT 之 RBSOA 通常小於 Darlington's Power Transistor (C)RBSOA 為功率電晶體於 turn on 之安全工作範圍 (D)RBSOA 愈大，愈可有效之保護。
2. 設計電磁干擾濾波器時，下列何者不是常用的元件？ (A)功率二極體(power diode) (B)共模扼流圈 (common mode choke) (C)Y-電容(Y-capacitor) (D)X-電容(X-capacitor)。

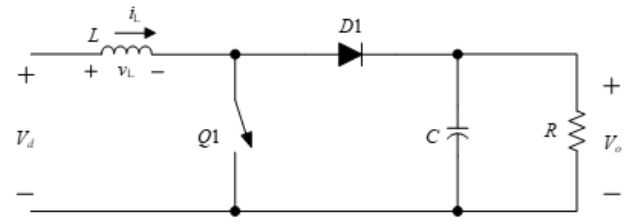

3. 如下圖所示之升壓型轉換器(boost converter)操作於連續導通模式(continuous conduction mode, CCM)，輸入電壓為 10 V，輸出電壓為 20V，切換頻率為 100 kHz，且輸出電流為 1 A。試求所需電感值為何？ (A)15 μH (B)25 μH (C)10 μH (D)5 μH。
4. 有關台灣能源發展所面臨的挑戰，下列選項何者是錯誤的？ (A)化石能源所占比例高，溫室氣體減量壓力大 (B)能源密集度較先進國家仍有改善空間 (C)自產能源充足，不需仰賴進口 (D)進口能源依存度高，能源安全易受國際影響。
5. 電壓取樣、串聯注入之回授放大器中，下列敘述何者有誤？ (A)Z i n / Z out等於定值 (B)可改善頻率響應，減少失真 (C)輸入阻抗(Zin )增高，輸出阻抗(Zout )降低 (D)閉迴路電壓增益 A v f趨於定值。
6. 以變頻器控制三相感應馬達，當速度高於額定值時，下列何者錯誤？ (A)磁通要與頻率成正比例調整 (B)馬達最大轉矩與頻率平方成反比 (C)磁通要與頻率成反比例調整 (D)定子電壓只能保持額定值。
7. 集合式住宅的地下停車場需要維持通風良好的空氣品質，又要兼顧節能效益，下列的排風扇控制方式何者是不恰當的？ (A)淘汰老舊排風扇，改裝取得節能標章、適當容量的高效率風扇 (B)設定每天早晚二次定期啟動排風扇 (C)兩天一次運轉通風扇就好了 (D)結合一氧化碳偵測器，自動啟 動/停止控制。
8. 若並聯電路在電源頻率為 100Hz 時，其 R＝10Ω、XL＝9Ω、XC＝36Ω，則其諧振頻率為多少？(A)60Hz (B)200Hz (C)400Hz (D)100Hz。
9. RLC 並聯電路所加電源之頻率低於電路諧振頻率時，則電路呈下列何種特性？ (A)電阻性 (B)電感性 (C)電容性 (D)負阻抗性。
10. 對檢波功用而言，鍺(Ge)二極體比矽(Si)二極體好的原因是 (A)雜音小 (B)頻率響應佳 (C)內阻小 (D)順向切入電壓較低。
11. 依水污染防治法，事業排放廢(污)水於地面水體者，應符合下列哪一標準之規定？ (A)放流水 標準 (B)下水水質標準 (C)土壤處理標準 (D)水體分類水質標準。

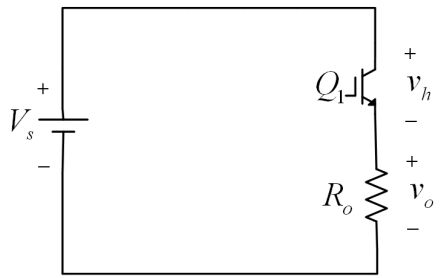

12. 如下圖所示，此功率轉換器的主要功能為何？ (A)交流-直流功率轉換 (B)交流-交流功率轉換 (C)直流-交流功率轉換 (D)直流-直流功率轉換。
13. 下圖所示之電路，電流為多少？
(A)6A (B)4A (C)3A (D)5A。

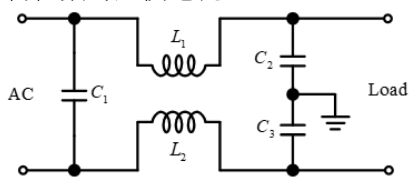

14. 如下圖所示之 AC 濾波器，下列敘述何者為錯誤？ (A)此濾波器乃用來消除共模和差模干擾電流 (B)L1與L2可用來抑制共模電流 (C)C2與C3可用來旁路往大地的共模電流 (D)C1為用來旁路任何低頻的差模電流。
15. 下列何者較屬安全、尊嚴的職場組織文化？ (A)不過度介入勞工私人事宜 (B)不斷責備勞工 (C)公開在眾人面前長時間責罵勞工 (D)強求勞工執行業務上明顯不必要或不可能之工作。
16. 繪圖時尺寸全部的容許變動量，亦為尺寸極限間之差異稱為 (A)變動量 (B)誤差 (C)餘裕度 (D)公差。
17. 某 3ψ，440V，10HP 之三相感應電動機，額定線電流 12A，有柔性啟動(soft starting)功能，則在選用何種電壓及電流額定之 IGBT 較適當？ (A)1600V，75A (B)800V，10A (C)1200V，50A (D)800V，50A。
18. 下圖所示電路，當 V i＝18V 時， VO為多少？ (A)12V (B)6V (C)8V (D)10V。

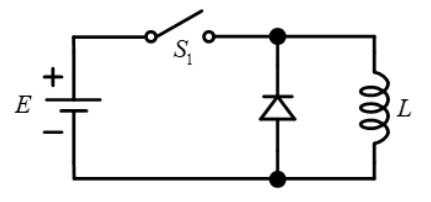

19. 下圖電路中，E＝5V，L＝200μH，電感初值電流為 2.5A，若開關 S1 導通(ON)，則 100μS後 電感電流為多少安培？(A)8A (B)10A (C)6A (D)5A。
20. 當 時，則其平均功率為多少？ (A)4183W (B)1183W (C)2183W (D)3183W。
21. 在數位系統中，通常使用下列何種元件與匯流排連接？ (A)三態緩衝器 (B)AOI 閘 (C)正反器 (D)多工器。
22. 放大器電路中，若有太多的接地點，則可能產生振盪，其原因為何？ (A)接地回路 (B)電流回授(C)電源的阻抗 (D)電壓回授。

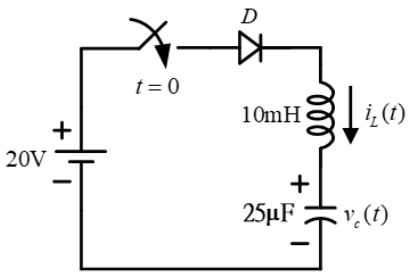

23. 下圖所示電路中， iL(t)多少 ms 後達最大值？ (A)6.28 (B)1.57 (C)3.14 (D)0.785。
24. 有關公司訂定誠信經營守則時，下列何者錯誤？ (A)防範檢舉 (B)避免與涉有不誠信行為者進行交易 (C)防範侵害營業秘密、商標權、專利權、著作權及其他智慧財產權 (D)建立有效之會計制度及內部控制制度。
25. 澆花的時間何時較為適當，水分不易蒸發又對植物最好？ (A)下午時段 (B)正中午 (C)半夜十二點(D)清晨或傍晚。
26. 事業、污水下水道系統及建築物污水處理設施之廢(污)水處理，其產生之污泥，依規定應作何處理？ (A)可作為建築土方 (B)得交由清潔隊處理 (C)可作為農業肥料 (D)應妥善處理，不得任意 放置或棄置。

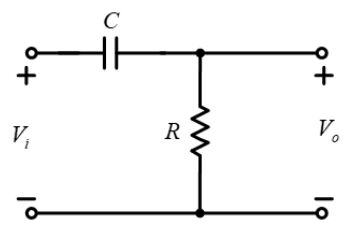

27. 下圖所示之高通濾波器電路，當輸入正弦波之頻率恰等於此電路之-3dB 頻率時，則輸出Vo波 形之相位比輸入Vi波形為 (A)落後 45° (B)領先 45° (C)落後 90° (D)領先 90°。
28. 下列何者與職場母性健康保護較不相關？ (A)性別平等工作法 (B)動力堆高機型式驗證 (C)妊娠與分娩後女性及未滿十八歲勞工禁止從事危險性或有害性工作認定標準 (D)職業安全衛生法。
29. 為解決環境保護與經濟發展的衝突與矛盾，1992 年聯合國環境發展大會(UN Conference on Environment and Development, UNCED)制定通過： (A)京都議定書 (B)日內瓦公約 (C)蒙特婁公 約 (D)21 世紀議程。

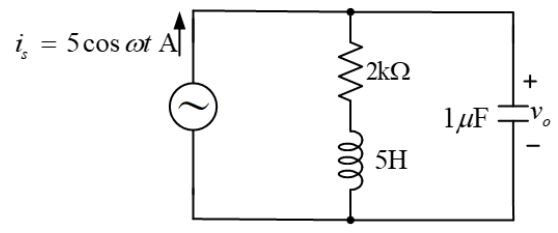

30. 調整下圖所示電路之中弦波電流源角頻率 ω，使得Vo與is同相位，求此角頻率 ω 為多少 rad/s？ (A)250 (B)144 (C)200 (D)100。
31. 兩只 1600V、400A 之大功率開關元件並聯時，下列何種元件較常使用？ (A)大功率 MOSFET (B)負溫度係數之 GTO (C)正溫度係數之 IGBT (D)負溫度係數之大功率達靈頓電晶體。
32. 下列何者不是模組化程式設計的優點？ (A)易於管理 (B)易於維護與修改 (C)花費較少的 CPU 時間(D)易於設計與除錯。
33. 感應電動機的極數為 2 時，其電機角與機械角之關係為何？ (A)電機角小於機械角 (B)電機角等於機械角 (C)無直接關係 (D)電機角大於機械角。
34. 下列何者之存取速度最快？ (A)SRAM (B)EEPROM (C)DRAM (D)EPROM。

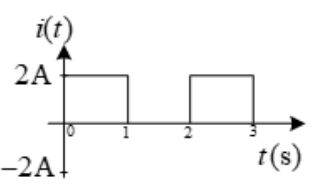

35. 下圖為週期性電流信號其電流平均值為多少安培( A )？ (A)2 (B)4 (C)(D)1。
36. 甲公司將其新開發受營業秘密法保護之技術，授權乙公司使用，下列何者錯誤？ (A)約定授權使用限於一定之地域、時間 (B)約定授權使用限於特定之內容、一定之使用方法 (C)要求被授權人乙公司在一定期間負有保密義務 (D)乙公司已獲授權，所以可以未經甲公司同意，再授權丙公司使用。
37. 在容易產生瞬時過電流(衝擊電流)的負載電路中，為避免瞬間大電流燒斷保險絲，宜採用下列何種保險絲？ (A)延時熔斷保險絲 (B)速斷熔斷保險絲 (C)積熱式斷路器 (D)普通熔斷保險絲。
38. 職業上危害因子所引起的勞工疾病，稱為何種疾病？ (A)職業疾病 (B)法定傳染病 (C)流行性疾病(D)遺傳性疾病。

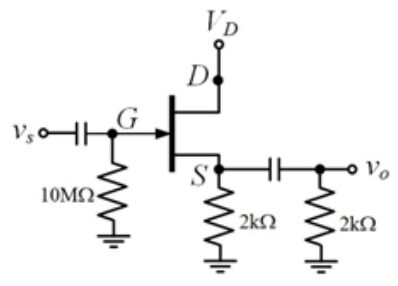

39. 如下圖之放大器，其中 JFET 之 ，若忽略歐萊效應(Early effect)對 JFET 的影響，電容也皆視為理想元件，則此放大器之小信號電壓增益Av為何？ (A)6/7 (B)3/4 (C)5/6 (D)7/8。

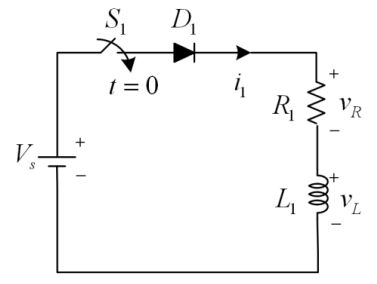

40. 如下圖所示， Vs＝40V、 R1＝20Ω、 L1＝1mH，在開關S1導通且穩態時，電感L1儲存能量為何？ (A)4mJ (B)40mJ (C)2mJ (D)20mJ。
41. 總輸出功率 40 kW 的升壓轉換器，由兩台 20 kW 升壓轉換器交錯構成，輸入電壓為 200 V，要產生 500 V 的輸出直流電壓，開關頻率為 10 kHz，若升壓轉換器之電感器 L1 = L2 = L =428.6μH，則此兩相交錯式轉換器輸入電流的峰對峰值漣波電流，下列何者正確？ (A)2.69 A (B)28 A (C)9.33 A (D)200 A。
42. 單相交流電壓調整器供應電阻性負載，閘流體觸發角 α 幾度時，其三次諧波最大？ (A)60°(B)120° (C)90° (D)30°。

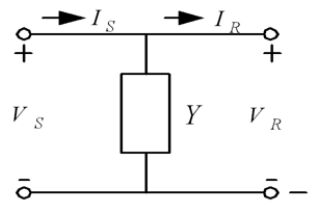

43. 下圖之電壓與電流關係為： ；則下列敘述何者正確？(A)A＝1 (B)B＝1Ω(C)D＝1A (D)C＝1V。

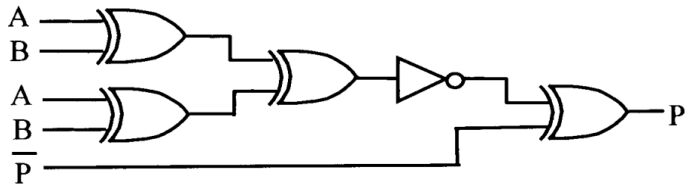

44. 下圖所示為一同位元產生器，若 ＝0，則輸出 P 是屬於 (A)複同位 (B)偶同位 (C)零同位 (D)奇同位。
45. 下列數位邏輯積體電路，何者之電源電壓容許誤差較大？ (A)5400 (B)74LS00 (C)74S00 (D)74H00。
46. 一般大馬力之馬達控制系統在操作時，其電源加入之順序為何？ (A)先加入控制電路電源，再加入馬達之電力電源 (B)無特別規定 (C)兩電源同時加入 (D)先加入馬達之電力電源，再加入控制電路電源。
47. 如下圖所示，二極體為理想特性，若開關S1在時間t=0時導通，且電感的電流i1及電容端電壓Vc初值皆為零，則電流i1流過二極體的時間為何？ (A)(B)(C)(D) 。
48. 下圖中的調整器可以提供負載的最大的電流為 (A)0.7A (B)7A (C)70mA (D)0.7mA。
49. 利用垃圾焚化廠處理垃圾的最主要優點為何？ (A)減少處理垃圾的程序 (B)去除垃圾中所有毒物(C)減少空氣污染 (D)減少處理後的垃圾體積。
50. 某三相、220 V、4 極的永磁同步電動機，如欲使轉子旋轉 90 度的機械角度，則轉子旋轉的電工角度為何？ (A)45 度 (B)0 度 (C)180 度 (D)90 度。
51. 檢舉人向有偵查權機關或政風機構檢舉貪污瀆職，必須於何時為之始可能給與獎金？ (A)犯罪未起訴前 (B)預備犯罪前 (C)犯罪未遂前 (D)犯罪未發覺前。
52. 下圖為降壓型直流截波器(step-downd power converter)，且電晶體為理想特性，若電晶體 的切換頻率為 10kHz，其導通時間為 40μs，VS =100V，則輸出電壓 V0 的平均值為何？ (A)100V (B)40V (C)50V (D)80V。

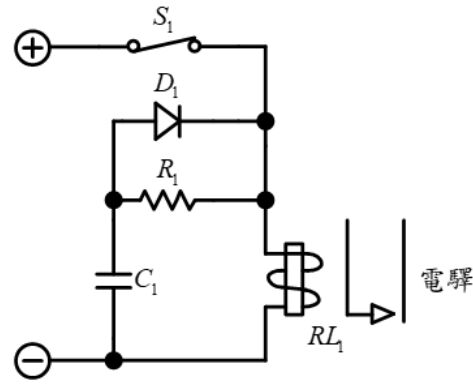

53. 下圖所示之電路，當開關 S1 閉合(ON)時 RL 1 將如何？ (A)延遲去磁 (B)立刻去磁 (C)延遲激磁 (D)立刻激磁。
54. 一示波器之測試棒經校準後，得知外加信號被衰減 3dB 的頻率為 20MHz，則於此示波器上，使用此測試棒能正確量得的正弦波形頻率為 (A)200MHz (B)2MHz (C)20MHz (D)100MHz。
55. 下列何者非屬電氣災害類型？ (A)靜電危害 (B)電氣火災 (C)電弧灼傷 (D)雷電閃爍。
56. 比流器之信號取樣點與儀表間之匹配重點為下列何者？ (A)阻抗越低越好 (B)耐高頻 (C)導通即可(D)特別耐壓。
57. 禁菸場所負責人未於場所入口處設置明顯禁菸標示，要罰該場所負責人多少元？ (A)20 萬至 100萬 (B)1 萬至 25 萬 (C)1 萬至 5 萬 (D)2 千至 1 萬。
58. 變頻器之弦式脈波寬度調變(sinusoidal pulse-width modulation)在線性調變之輸出電壓與調變指數的關係為何？ (A)輸出電壓與調變指數成平方正比 (B)輸出電壓與調變指數成正比 (C)輸出電壓與調變指數成反比 (D)輸出電壓與調變指數成平方反比。

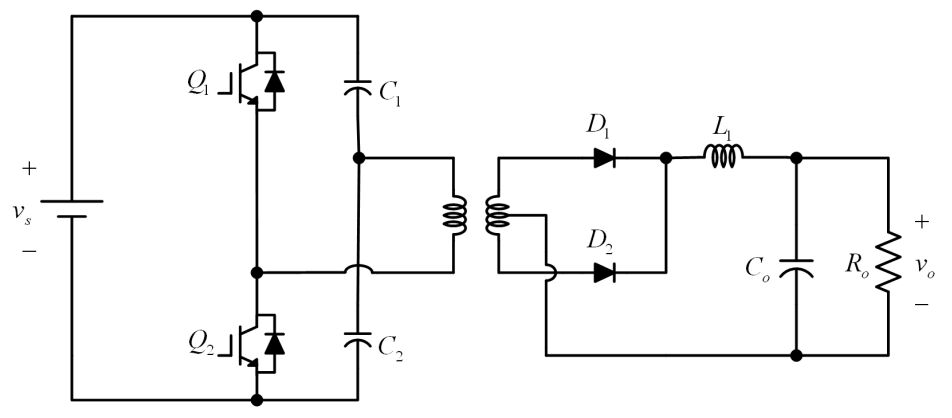

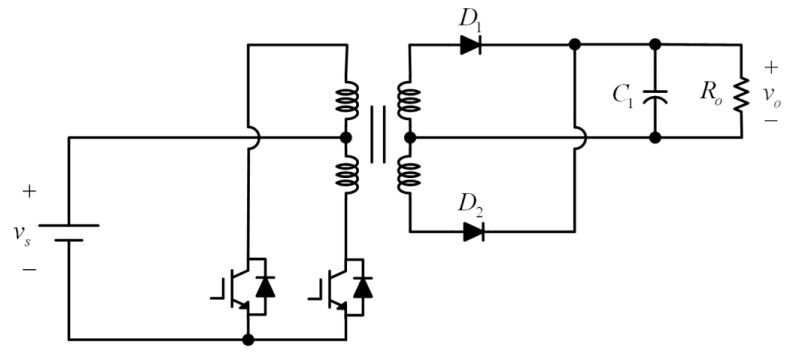

59. 如下圖所示，此功率轉換器為 (A)half-bridge converter (B)full-bridge converter (C)forward converter (D)push-pull converter。
60. 蓮蓬頭出水量過大時，下列對策何者「無法」達到省水？ (A)換裝有省水標章的低流量 (5~10L/min)蓮蓬頭 (B)洗澡時間盡量縮短，塗抹肥皂時要把蓮蓬頭關起來 (C)淋浴時水量開大， 無需改變使用方法 (D)調整熱水器水量到適中位置。
61. 若 R θ,JC表示 MOSFET 的接面至外殼的熱阻(thermal resistance)，Rθ, C S為外殼至散熱片的熱阻， Rθ, SA為散熱片的熱阻，T A 為外部溫度，T J 為接面溫度，T C為元件外殼溫度，P 為熱功率 (thermal power)，則下列何者正確？ (A)T J＝P (R θ, JC +R θ, cs +Rθ, SA )+TA (B)TJ＝PR θ, JC +T C (C)T J＝ P (Rθ,cs +Rθ, SA )+TA (D)TJ＝P (Rθ,J C +Rθ,cs )+TA。
62. 理想的電感器與電容器，在無直流成分穩態週期的電壓與電流操作時，下列哪些選項正確？ (A)電感器有效電壓為零 (B)電感器平均電壓為零 (C)電容器平均電流為零 (D)電容器有效電流為零。
63. 某三相平衡系統三相線電壓為 220V，接到三相負載 Y 接的每相阻抗，當＝6+j 8Ω 時，則線電流有效值及輸出的三相平均(實)功率為何？ (A)三相平均功率約 2900 W (B)三相平均功率約 4900 W (C)線電流約 22 A (D)線電流約 13 A。

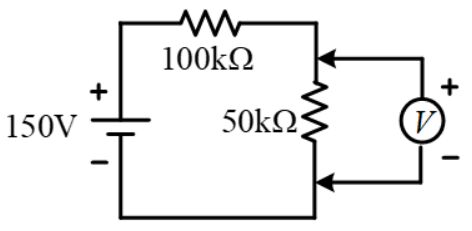

64. 下圖所示電路，欲測量 50 kΩ 電阻器兩端之電壓，用伏特計 V1 其靈敏度 S＝1kΩ/V 及伏特計 V 2 以靈敏度 S＝20kΩ/V 來測量，伏特計均放在 50V 檔，試計算兩伏特計之讀值？ (A)V2＝50.36V (B)V2＝48.36V (C)V1＝40V (D)V1＝30V。
65. 微處理機中的看門狗(watch dog)的描述，下列何者正確？ (A)可設定計時溢位的動作時間 (B)計時溢位時，將產生中斷而執行中斷副程式 (C)須於程式執行期間，不斷重置看門狗 (D)可於系統因程式執行錯誤當機時，重置系統。
66. 有關發光二極體，下列敘述何者正確？ (A)不宜直接用電壓源驅動 (B)光通量與電流大小全域範圍均為線性比例 (C)同一型號發光二極體能障電位相同 (D)PN 接面為負溫度係數，溫度上升電流愈大。
67. 布林(Boolean)函數 F＝A．B．C，1 表示高電位，0 表示低電位；下列何者正確？ (A)若 A＝1，B＝1，C＝0，則 F＝0 (B)若 A＝0，B＝0，C＝0，則 F＝1 (C)若 A＝1，B＝1，C＝1，則 F＝1 (D) 若 A＝0，B＝0，C＝0，則 F＝0。

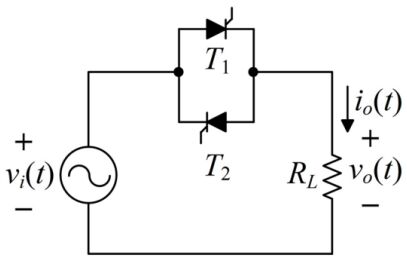

68. 下圖所示之單相交流電壓控制器(AC voltage controller)，接電阻性負載，下列哪些選項正確？
(A)兩 SCR 可同時導通 (B)兩 SCR 分別導通時間若相同，電源與負載之電流平均值為 0 A (C) 分為導通-截止(on-off)與相位控制(phase control)兩種控制模式 (D)兩 SCR 分別導通時間若相同， 則流過每個 SCR 之電流有效值為負載電流有效值的倍。
69. 三相感應電動機若轉子達到同步速率時，下列敘述何者正確？ (A)轉子無法感應電勢 (B)轉子感應 最大電勢 (C)電動機電流最小 (D)將產生最大轉矩。

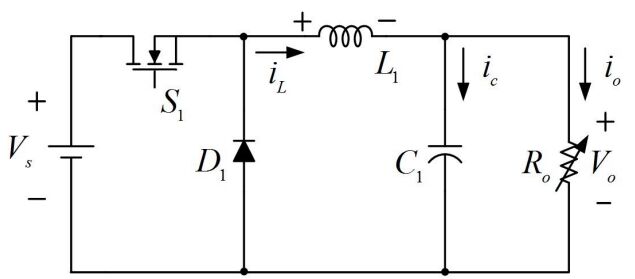

70. 下圖為降壓轉換器 ΔiL 為電感電流峰對峰值， fs為S1的切換頻率，d1為S1導通的責任週期， Vo為輸出電壓平均值，輸出電壓漣波的峰對峰值 ΔVo 為 (A) (B)(C)(D) 。

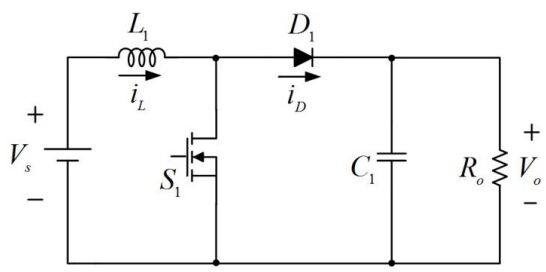

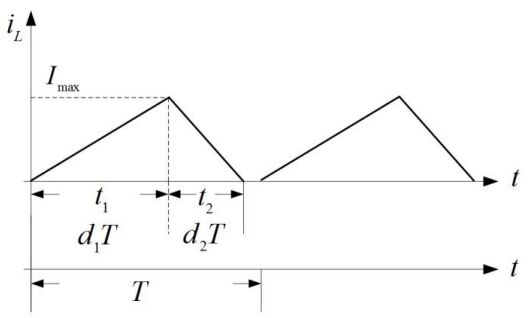

71. 昇壓型轉換器及電感L1的電流iL如下圖。其中 ，T 為切換週期，t1為開關元件S1導通時間， t2為二極體導通時間，則輸出電壓平均值VO及輸入電壓VZ的關係(A)(B)(C)(D) 。
72. 有關金氧半場效應電晶體(MOSFET)，下列敘述何者正確？ (A)閘極與源極間的直流電阻接近無窮 大 (B)與增強型比較空乏型在製造上多了離子佈層手續 (C)增強型 P 通道與空乏型 N 通道特性完全 相同 (D)閘極與通道間一般是隔一層二氧化矽。

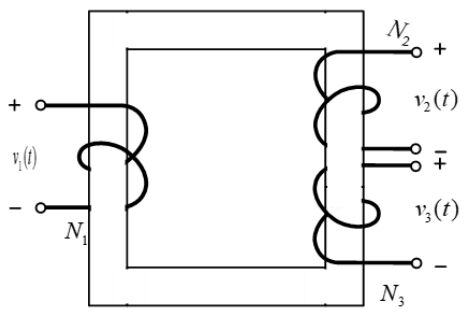

73. 變壓器有 3 個繞組如下圖所示，變壓器的匝數比為 N1 :N2 :N3＝1:2:3，當輸入電壓時，變壓器二次側與三次側的電壓為何？
(A)(B)(C)(D) 。
74. 設計電力電子轉換電路，選用磁性元件時，下列敘述何者正確？ (A)變壓器的電壓與繞組匝數成反比，電流與繞組匝數成正比 (B)提高工作頻率，磁性元件的體積可以減小 (C)隔離變壓器的漏電感值以小為佳 (D)儲能電感器的電感值容許誤差越小越好。
75. 電力電子電壓驅動元件(voltage drivedevices)，下列哪些選項正確？ (A)絕緣閘雙極性電晶體 (IGBT) (B)雙極性接面電晶體(BJT) (C)金氧半場效電晶體(MOSFET) (D)可關斷閘流體(GTO)。

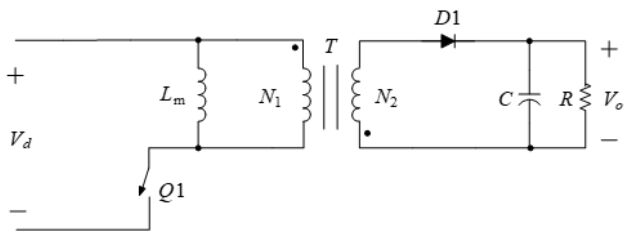

76. 如下圖所示之返馳式轉換器(flyback converter)操作於連續導通模式(continuous conduction mode, CCM)，其中輸入電壓 Vd = 24 V，變壓器匝數比 N1 / N2 =3.0，變壓器激磁電感值 L m = 500 μH，輸出負載電阻 R = 5Ω ，輸出端電容值 C = 200 μF，切換頻率 f s = 40 kHz，輸出電壓 Vo = 5 V。下列敘述何者正確？(A)激磁電感器之電流峰值為 770 mA (B)激磁電感器之電流平均值為540 mA (C)此時責任週期為 0.385 (D)輸出電壓漣波率為 0.96%。
77. 電力電子可控制元件(controlled devices)，下列哪些選項正確？ (A)雙極性接面電晶體(BJT) (B)絕緣閘雙極性電晶體(IGBT) (C)功率二極體(diode) (D)金氧半場效電晶體(MOSFET)。
78. 下列哪些參數會影響 MOSFET 的切換速度？ (A)閘極儲存電荷 (B)截止時間 (C)導通時間 (D)導通電阻。
79. 下列元件符號何者為變容二極體(varactor diodes)？ (A)(B)(C)(D) 。

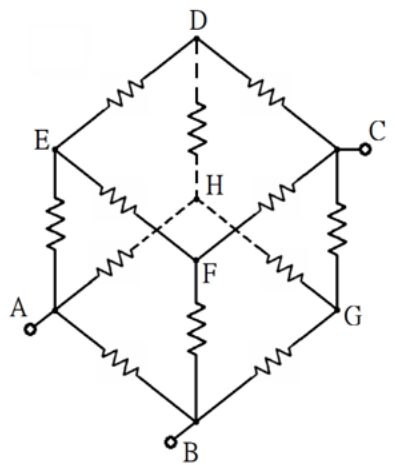

80. 如下圖所示電阻電路，若每一電阻皆為 1Ω，下列敘述何者正確？ (A)RAB ＝0.583Ω (B)RAC＝0.615Ω (C)RAC ＝0.83Ω (D)RAB ＝0.785Ω。
