14 半波整流-電容濾波電路（二極體視為理想）之輸入信號 vi(t)=18sin(754t)伏特，如果電容值 C=100 μF 與負載電阻 RL=6 kΩ 之時間常數可形成類似鋸齒波之漣波波形輸出，該電路之漣波因素（r %）為何？
(A)0.18%
(B)0.8%
(C)0.4%
(D)3%

答案：登入後查看
統計： A(31), B(38), C(94), D(14), E(0) #2354764

詳解 (共 2 筆)

#5279631

Vr(p-p)=Vm/fRC=0.25

Vr(rms)=Vr(p-p)/2√3≈0.072

Vdc=18-(0.25/2)=17.875

漣波因數r%=Vr(rms)/Vdc≈0.004

4
0

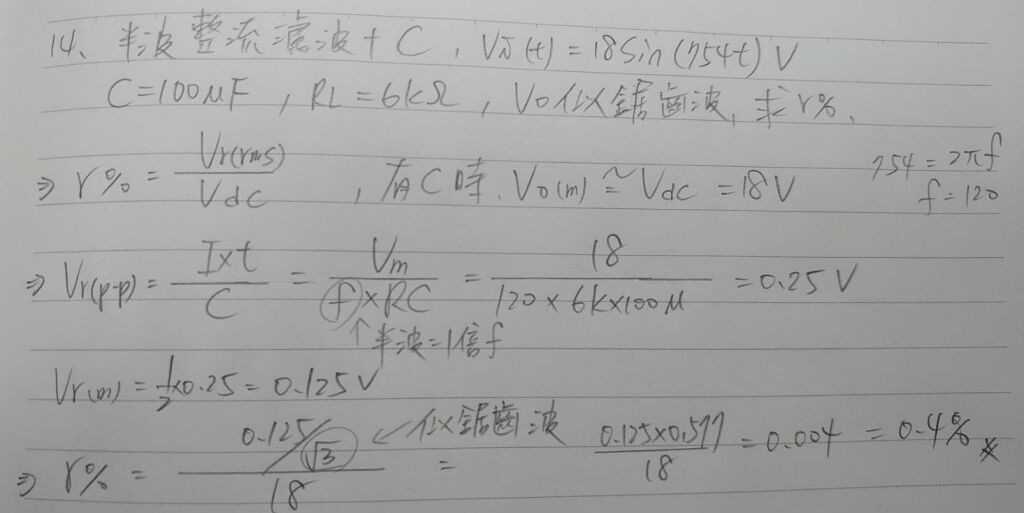

#5647327
1
0
