15 如圖所示之電路，變壓器圈數比 N1：N2 = 8：1，輸入電壓 vi 為一交流弦波，峰值為 100 V，頻率為 60 Hz，二極體導通之壓降皆為 0.7 V，求二極體之峰值反向電壓為何？
(A) 14.3 V
(B)24.3 V
(C)34.3 V
(D)44.3 V

答案：登入後查看
統計： A(16), B(121), C(6), D(1), E(0) #1031279

詳解 (共 7 筆)

#1237885
PIV = (2 * (Vm*N1/N2)) - 0.7
       = (2 * (100*1/8)) - 0.7
       = 24.3
7
1
#3645915

這題B才是正確答案 可以自己去翻一般中心抽頭的圖片 會發現跟這題不一樣  因為這題其實是一對二 因為這張圖有三個打點

也就是說 他一次側100V 二次側12.5V 三次側12.5V 所以耐壓是2Vm-0.7=24.3

平常都是一對一所以右側上半部分6.25下半部分6.25沒錯 但這個是一對二 上半部分12.5下半部也分12.5 有興趣可以去翻翻看電力電子學 很多這種一對多的變壓器

3
0
#3645918

5dbbbb3d1a06a.jpg#s-426,217


3
0
#3645919

5dbbbb5184d7f.jpg#s-274,229



3
0
#1223151
請問此題如何解
3
0
#3645920

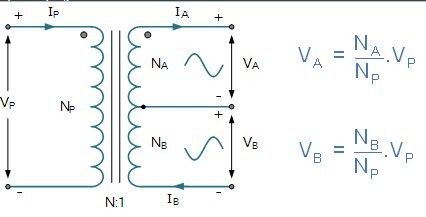

這兩張圖一個只有一個打點 一個有兩個打點 可以參考一下

2
0
#3633851
我也有發現跟3F一樣的問題, 您的解法是...
(共 37 字，隱藏中）
前往觀看
