2 如圖所示之 OP AMP 為理想。求 vO/vI。
(A)-2k
(B)-3k
(C)-(2+k)k
(D)-3(1+k)k

答案：登入後查看
統計： A(17), B(9), C(206), D(18), E(0) #1809656

詳解 (共 5 筆)

#3120055

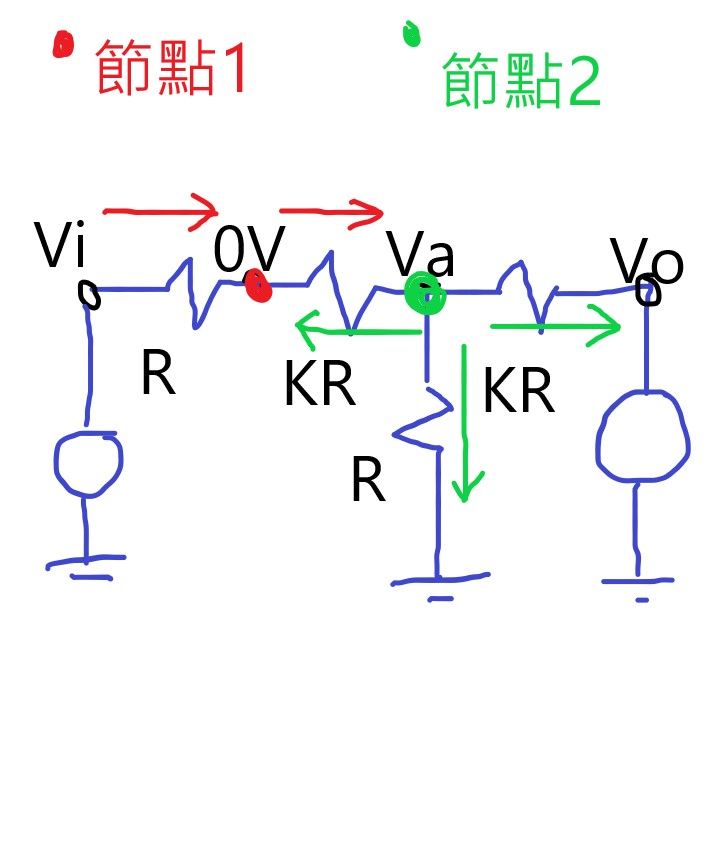

5c19455b90b12.jpg#s-720,861

提供不同解法,以供參考


由節點1可得: Vi/R=-Va/KR      =>  va=-kVi    (此列式為 KCL)

由節點2可得: Va=(kR//KR//R)*Vo/KR=Vo/(2+K)   (此列式為密爾門定理)

                       =>-KVi=Vo/(2+K)     =>  Vo/Vi= -K (2+K)


4
