20 如圖電路中運算放大器為理想者，且其輸出之最大值為 5V ，最小值為 − 5 V，二極體之導通電壓為 0.7V ，若 Vi = −1V，則 Vo值為何？
(A)0 V
(B)0.7 V
(C)5 V
(D)-5 V
答案：登入後查看
統計： A(14), B(139), C(8), D(4), E(0) #799925
統計： A(14), B(139), C(8), D(4), E(0) #799925
詳解 (共 4 筆)
Dean Wentraster
#3484721
這裡講放大器為“理想”
意即AV為無限大
Vo=(V+-Vi)Av
當電路中：
(1)Vi < 0 時， Vo遠小於0，所以二極體截止，輸出為0。
(2)Vi = 0 時， V- = V+ (此時V-會經過R接往接地，為0V)，故輸出為0。
(3)0< Vi < 0.7V 時，因為Vo= (Vi - 0) *Av，Vo會遠大於0.7V，使二極體導通。
二極體一導通，電路就變成電壓隨藕器，所以Vo = Vi。
(4) Vi > 0.7V時，同上，二極體導通，Vo = Vi。
然後，以實際的電路而言，實際的Vr值要看『OPamp輸出能夠使二極體導通的瞬間』
例如，OPamp增益為60dB(1000倍)時，
Vi = 0.7V /1000 = 0.7mV，這時候會讓Vo為0.7V，故此時Vr=0.7mV。
(1)Vi < 0 時， Vo遠小於0，所以二極體截止，輸出為0。
(2)Vi = 0 時， V- = V+ (此時V-會經過R接往接地，為0V)，故輸出為0。
(3)0< Vi < 0.7V 時，因為Vo= (Vi - 0) *Av，Vo會遠大於0.7V，使二極體導通。
二極體一導通，電路就變成電壓隨藕器，所以Vo = Vi。
(4) Vi > 0.7V時，同上，二極體導通，Vo = Vi。
然後，以實際的電路而言，實際的Vr值要看『OPamp輸出能夠使二極體導通的瞬間』
例如，OPamp增益為60dB(1000倍)時，
Vi = 0.7V /1000 = 0.7mV，這時候會讓Vo為0.7V，故此時Vr=0.7mV。
1
0
g7331128
#1233001

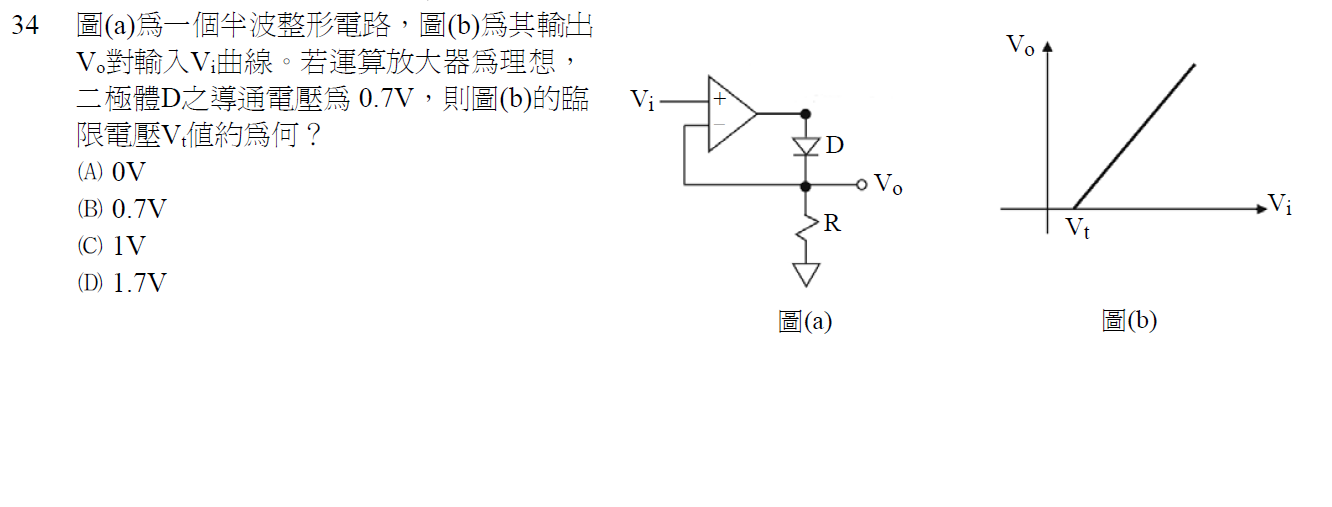

請問這題為什麼答案是(A)
