21 如圖所示二極體電路，假設二極體導通電壓 VD0=0.7 V。已知電壓 vs(t)=12 sin(120 πt)V、R1=10 kΩ、 VDC=5 V。若 R2=20 kΩ，當輸入電壓 vS為 10 V 時，試求流經二極體 D 的電流值 iD約為多少？
(A)0 mA
(B)0.145 mA
(C)0.285 mA
(D)0.43 mA
(A)0 mA
(B)0.145 mA
(C)0.285 mA
(D)0.43 mA
答案：登入後查看
統計： A(25), B(169), C(23), D(44), E(0) #1809675
統計： A(25), B(169), C(23), D(44), E(0) #1809675
詳解 (共 4 筆)

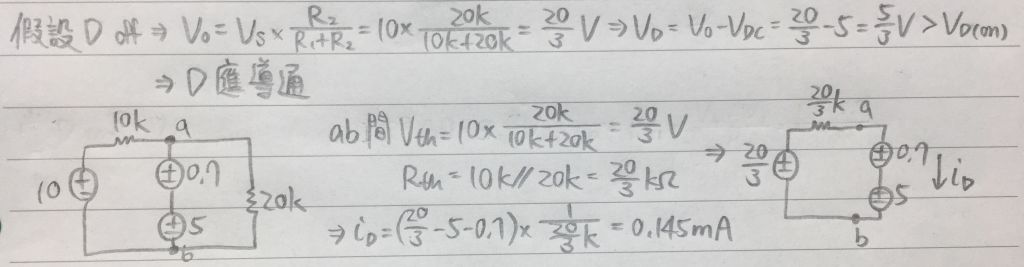

unktehila56
#3662396
10
0
andy225550
#3392312
將VDC做戴維寧，Vth=20/30 Rth=20/30
20/30-0.7-5/Rth = 0.145
3
0
