23 如圖所示為含主動負載的差分對（Differential Pair with Active Load），其中I＝200 µA，並且電晶體都具有相同的參數，β＝100，r_o＝100 kΩ。此電路差模電壓增益（Differential Mode Voltage Gain） A_d≣V_o/(V₁－V₂)約為：

(A) 400
(B) 200
(C) 100
(D) 50

答案：登入後查看
統計： A(13), B(35), C(15), D(4), E(0) #852846

g7331128

B1 · 2015/12/19

#1220944

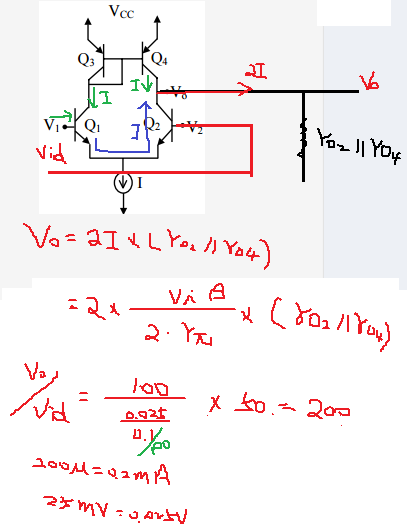

Av=gm1(ro2//ro4)=(ICQ/VT)(ro2//ro4)=0.004*50000=200

pole~zero

B2 · 2015/12/19

#1221002

g7331128

B3 · 2015/12/19

#1221064

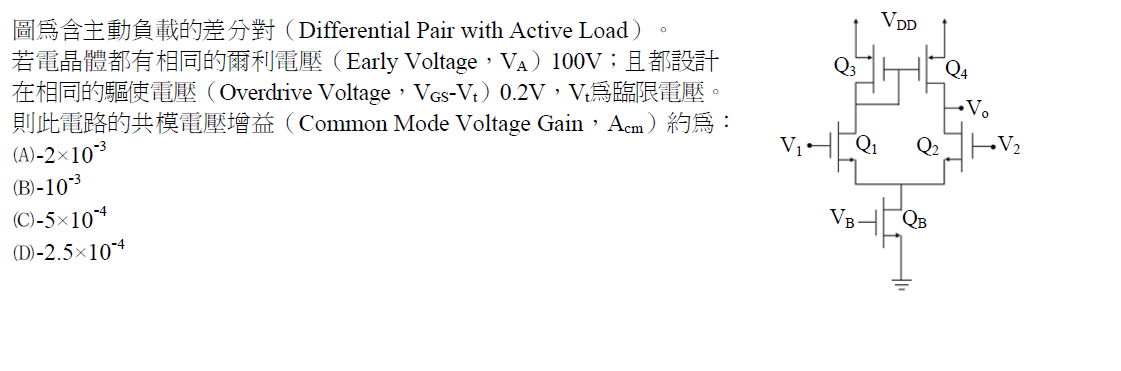

請

問樓上的可以問一下這題怎麼解嗎><?

g7331128

B4 · 2015/12/20

#1221105

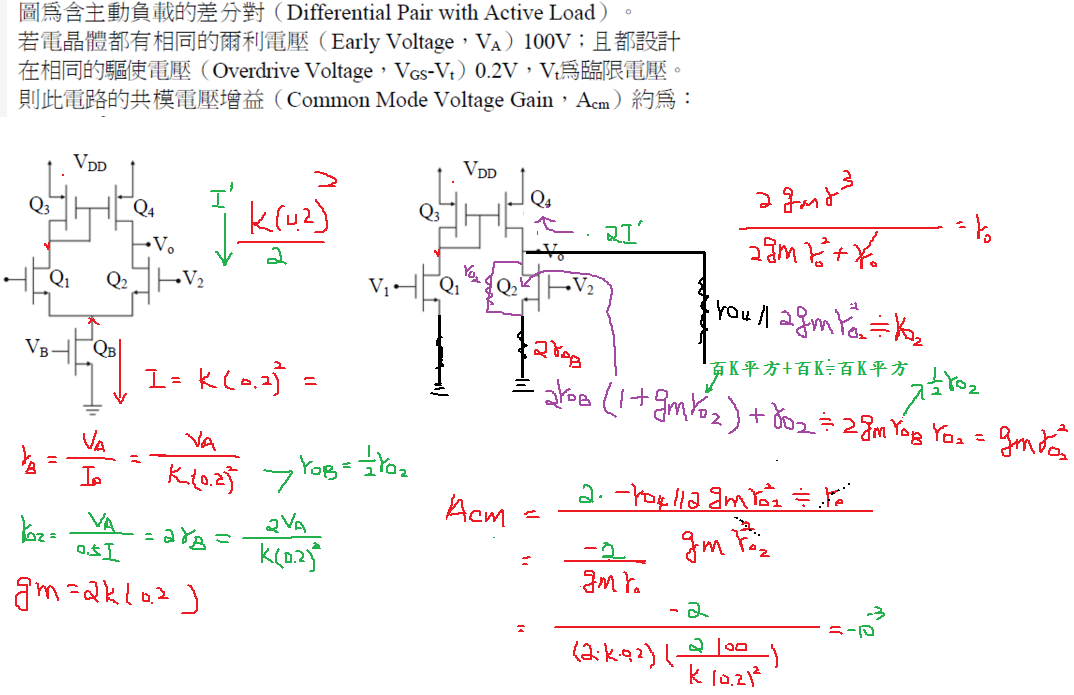

請問為什麼gm=k*0.2，不是2根號(I*K)=0.4K嗎，還有為什麼2roB(1+gmro2)+ro2會近似2gmro^2，roB不是ro2//ro4=ro/2嗎?

pole~zero

B5 · 2015/12/20

#1221109

第一次亂算gm 少寫2倍這樣也對因為剛好我的I 也忘了變一半剛好互消

g7331128

B6 · 2015/12/20

#1221116

謝謝你!
