31 如圖電路，設電晶體之 β = 100，
＝50 kΩ，I＝1 mA，
＝3 V。若要使電晶體維持工作在 主動模式（Active-mode）而不進入飽和模式（Saturation-mode） ，則
可容許之最大值約為：
(A) 0.5 kΩ
(B) 2 kΩ
(C) 4 kΩ
(D) 5.5 kΩ
答案：登入後查看
統計： A(13), B(37), C(47), D(6), E(0) #2779942
統計： A(13), B(37), C(47), D(6), E(0) #2779942
詳解 (共 4 筆)
林敬昆
#5207721
ib=beta*Ic~=beta*Ie=(0-VB)/50K
VB=-1m*50K/100=-0.5V
主動區交界 VBE=0.7V ,VCE=0.2V
VE=-1.2V VC=-1V
Rc~=(3-(-1))/1m=4K歐
5
1
Allen Lee

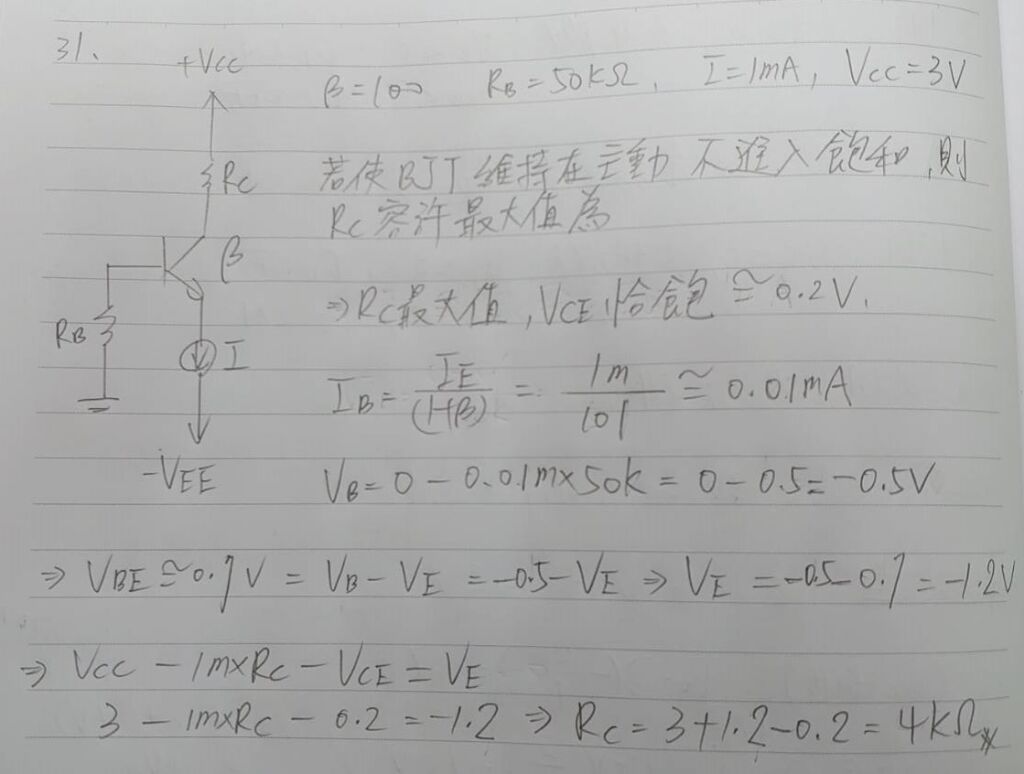

#5646804
2
0
可以進入本站後再設定
#5990741
Rc=4k，Vcc-IcRc=Vc=-1了，Vb是-0.5，不就一定飽和嗎?
0
0
