33 如圖所示為以電阻 R=5 kΩ、Rf =7.5 kΩ 及電感 L1 =2 mH、L2 所構成的韋恩電橋（Wien-bridge）振盪 電路，當等幅振盪啟動時，決定其振盪頻率 ω 約為多少 rad/s？
(A) 3.5M rad/s
(B) 1M rad/s
(C) 700k rad/s
(D) 500k rad/s

答案：登入後查看
統計： A(54), B(46), C(29), D(20), E(0) #2592592

詳解 (共 3 筆)

#4488834
類似的電路台電有出過。 C和L是倒...

(共 38 字，隱藏中）
前往觀看
8
0
#5286740

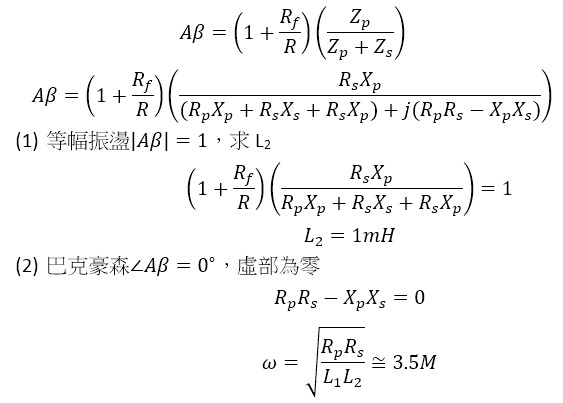

韋恩振盪器一般接電容的，這題接電感只好從傳輸函數開始推導


2
0
#5295478

韋恩電橋

Rf (R//jωL₁) = R(R+ jωL₂)

7.5k(5k)(jω2m)/(5k+ jω2m) = 5k(5k+ jωL₂)

7.5k(ω² 20m+jω50k)/25M+ (ω2m)² = 25M+ jωL₂5k

實數部分：150ω² = (25M)² + (10ω)²

ω ≒ 3.54M

1
0
