5 如圖所示一矽場效電晶體（Si FET）元件的剖面結構，各層使用不同材料，圖中僅標示某假想製程厚 度，此電晶體的臨界電壓（threshold voltage）的絕對值為 |Vth| = 0.5 V 。VD1 = 2 V，VD2 = -2 V，VD = 2 V， VE = -2 V。若 VE 由-2 V 增加到-3 V，試判斷此電晶體的臨界電壓的絕對值|Vth|如何變化？phppkVZC0.png
(A) |Vth| 增加
(B) |Vth |減少
(C) |Vth |不受影響
(D) |Vth| 會受影響，但增加或減少由接面的功函數（work function, φf）決定

答案：登入後查看
統計： A(121), B(57), C(42), D(35), E(0) #1510433

詳解 (共 4 筆)

#2829741
基板電壓效應：當基板(B)和源極(S)接...
(共 57 字，隱藏中）
前往觀看
10
0
#3404461

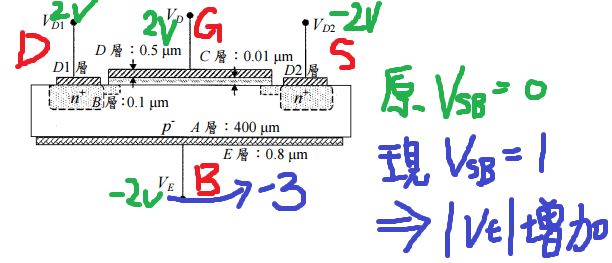

從原本的電壓，可以分析出D G S B極的位置

(因通常B和S會接在一起，故VB = VS)

if  VB 不等於 VS ，則VSB↑，|Vth|↑


7
0
#2262610
Body effect
(共 13 字，隱藏中）
前往觀看
3
0
#2197858
這題怎麼看
(共 7 字，隱藏中）
前往觀看
0
0

私人筆記 (共 3 筆)

私人筆記#7592310
未解鎖



(共 0 字，隱藏中）
前往觀看
1
0
私人筆記#1860546
未解鎖
一般而言，源極電壓與基板電壓兩者接在一起...




(共 381 字，隱藏中）
前往觀看
1
0
私人筆記#5708487
未解鎖
初等/五等/佐級◆電子學大意&nb...

(共 394 字，隱藏中）
前往觀看
1
0
