3.如【圖 15】所示之電路， 5ed5a1719d804.jpg、R1＝ 1 Ω、R2＝ 6 Ω、R3＝ 8 Ω、XL1＝ 8 Ω、XL2＝ 5 Ω、XC＝ 6 Ω，試求：（15 分）

(1)從電源端看入之總阻抗。（4 分）

詳解 (共 10 筆)

加油
加油
詳解 #4064134
2020/06/14
祝各位金榜題名^^並附上此題詳解，歡迎討...

(共 26 字，隱藏中）
前往觀看
仁者無敵
仁者無敵
詳解 #5744425
2023/03/11


(共 1 字，隱藏中）
前往觀看
Kulo Huang
Kulo Huang
詳解 #6058796
2024/04/02


(共 1 字，隱藏中）
前往觀看
紅茶
紅茶
詳解 #4029726
2020/06/03


(共 1 字，隱藏中）
前往觀看
good1234
good1234
詳解 #4469794
2020/12/31

更多109台電僱員基電計算題「全部詳解」盡在這裏＝＞點我可看到！


吉斯川凱
吉斯川凱
詳解 #4050634
2020/06/09
有沒有詳細算法
(共 9 字，隱藏中）
前往觀看
lisa860105
lisa860105
詳解 #4568593
2021/03/01

遇到困難了！
(+)//(+)我也會，但拆開就不行了

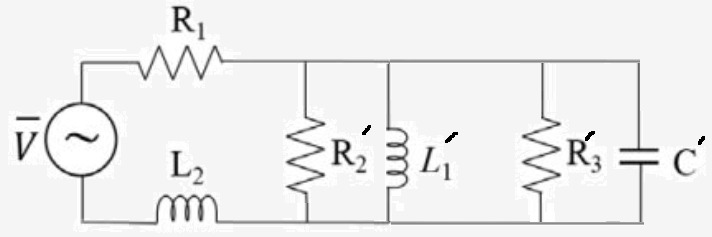

RX串聯轉並聯：R並=(R串2+X串2)/R串，X並=(R串2+X串2)/X並

=> R2'=(R22+XL12)/R2=(62+82)/6=100/6，
      XL1'=100/j8；

      R3'=[82+(-6)2]/8=100/8
      XC'=[82+(-6)2]/(-6)=-100/j6

=> (1/R2')+(1/XL1')+(1/R3')+(1/XC')
    =(6+j8+8-j6)/100
    =(14+j2)/100
    =(7+j)/50

所求=[50/(7+j)]+1+j5
       ={[50*(7-j)]/[(7+j)(7-j)]}+1+j5
       =(7-j)+1+j5
       =8+j4

黃冠陽
黃冠陽
詳解 #5003056
2021/08/13
4.42
(共 6 字，隱藏中）
前往觀看
cheng7807
cheng7807
詳解 #4683838
2021/04/28
8+j6
(共 6 字，隱藏中）
前往觀看
a0970835822
a0970835822
詳解 #4598079
2021/03/16
10<36.87
(共 13 字，隱藏中）
前往觀看

私人筆記 (共 6 筆)

【給你考運】勞贖
【給你考運】勞贖
私人筆記 #3661656
2021/10/21
有幫助請幫我按個讚鼓勵;有錯請不吝指教(...

(共 27 字，隱藏中）
前往觀看
Jarry Lin南區變電維護上榜
Jarry Lin南區變電維護上榜
私人筆記 #2216646
2020/06/02
右邊轉成並聯導納的算法，數字一直很漂亮

(共 19 字，隱藏中）
前往觀看
李宗穎
李宗穎
私人筆記 #2235858
2020/06/06

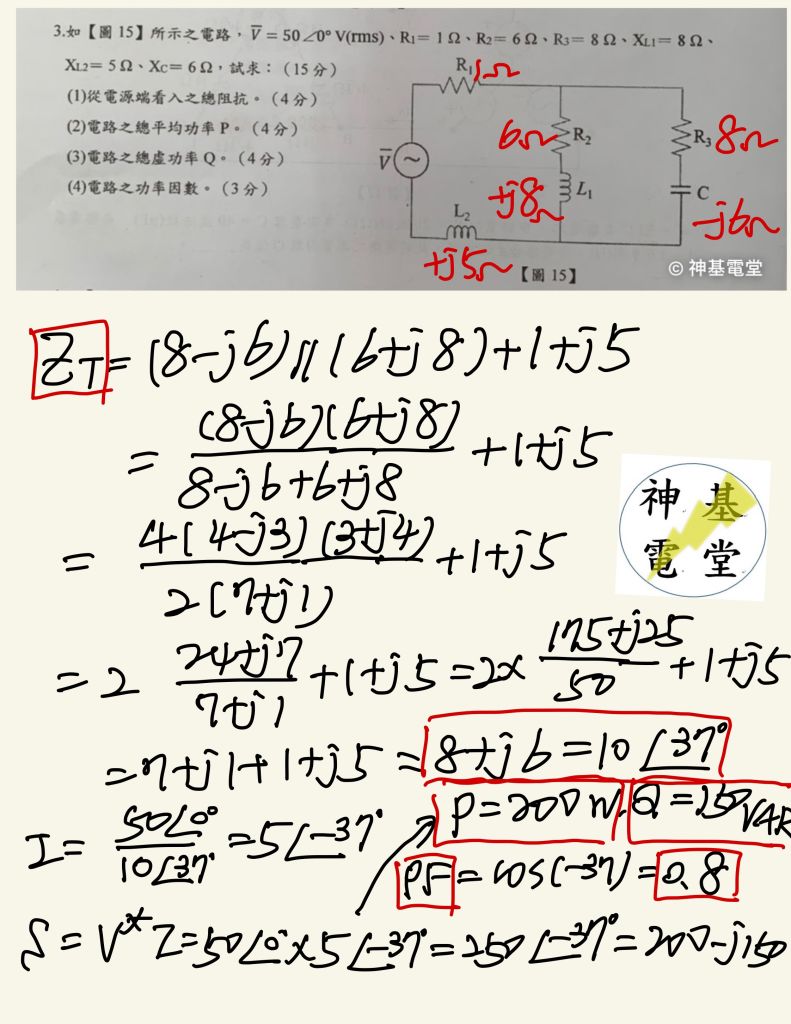

8-j6//6+j8= 如圖計算

(共 16 字，隱藏中）
前往觀看
U Shun Chen
U Shun Chen
私人筆記 #4057427
2022/04/21


(共 0 字，隱藏中）
前往觀看
看完這題就上榜了
看完這題就上榜了
私人筆記 #7959227
2026/04/08


(共 0 字，隱藏中）
前往觀看
J
J
私人筆記 #4823999
2023/01/14
8+J6


(共 4 字，隱藏中）
