試卷：104年 - 104 公務升官等考試_簡任_土木工程、結構工程：高等工程力學研究（包括材料力學）#41891
科目：高等工程力學（包括材料力學）
年份：104年
排序：0

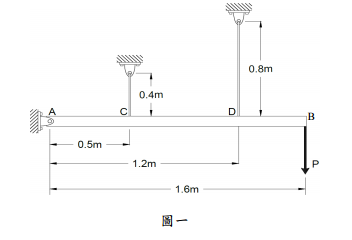

一、一長為 L =1.6 m 的剛性桿 AB，鉸接於 A 點，並用兩條垂直纜線支撐於桿身的 C 點及 D 點，詳如圖一所示，兩條纜線的橫截面積相同（A=20 mm²），且材料相同（E =200 GPa）。在 C 點的纜線長為 0.4 m，D 點纜線長為 0.8 m。

⑴在 B 點載重 P=970 N 作用下，試求 C 點及 D 點的拉應力。（10 分）
