99年 - 99 台灣電力公司_養成班及用人當地化甄試：基本電學#99591

科目：台電◆基本電學 | 年份：99年 | 選擇題數：0 | 申論題數：27

試卷資訊

所屬科目：台電◆基本電學

選擇題 (0)

申論題 (27)

1.國內一般家用電源頻率為______ Hz

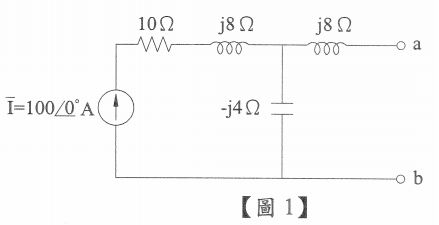

2.如右【圖1】所示，求a、b兩端的等效阻抗為______ Ω

3.一只1Ω電熱器，流經5A之電流,連續通電10秒，共消耗______焦耳之電能。

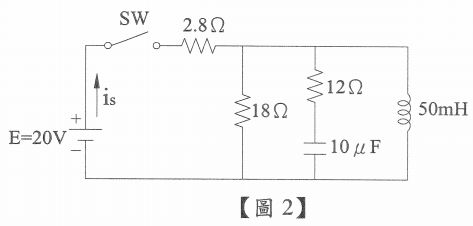

4.如下【圖2】所示,t=0電容電量為0庫侖, 電感磁通量為0韋伯,開關SW在t=0時投入 ,此时電壓源输出电流為______A

5.某工廠負載為800kW,功率因數為0.8(滯後) ,若想將功率因數提高至1.0,則應並聯電容器______為 kVAR .

6.若一純電感電路之L=0.2H,接於電源 e(t)=100sin120t,電感之感抗為, 則=______ Ω

7.串聯RLC電路的電阻為10Ω,電感為0.5H, 電源角頻率ω=100rad/s,則電容值為______HF 時會導致串聯谐振。

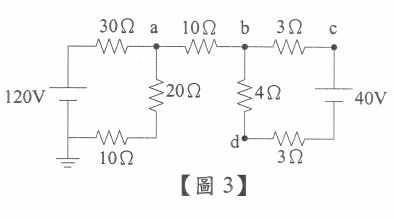

8.如下【圖3】所示,c點對地的電位為______V。

9.一個12V蓄電池規格為40AH(安培小時),該電池可供應40W的燈泡點亮______小時。

10.如下【圖4】所示,檢流計G指示值為零時, 為______Ω

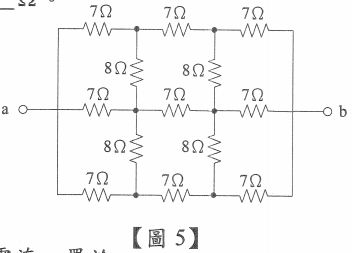

11.如下【圖5】所示,=______Ω。

12.如下【圖6】所示電橋電路, 若R₁=100Ω ,R₂=20Ω, =10uF,欲使流經電阻器R之電流I=0A,則電容應為______ uF .

13.有6公尺長導線通以的電流,置於 0.5Wb/m²的均勻磁場中,若電流方向與磁場成60°,則導體受力為______牛頓。

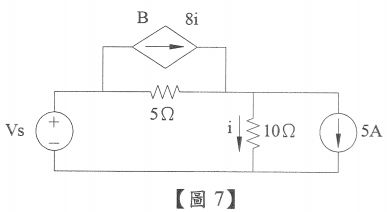

14.如下【圖7】所示,其中i=5A,試求相依電流源B的輸出功率為______ W .

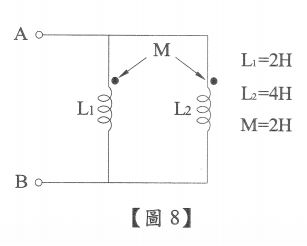

15.如下【圖8】所示,求A、B兩點間的總電感為 ______H

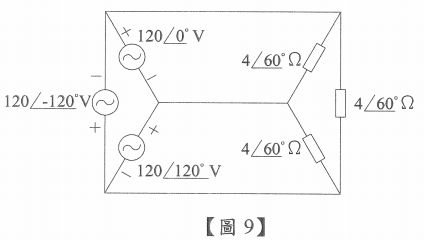

16.如下【圖9】所示為平衡三相電路,求三相接負載消耗之有效功率為 ______W .

17.交流電壓e(t)=100√2sin(120πt+30°),其電壓有效值為______ V

18.已知一電容器C=100μF,電容抗大小為，則頻率 ______Hz

19.20Ω、30Ω、50Ω等三個电阻串聯後, 接於200V之直流電源,則50Ω電阻所消耗之功率為______ W ,

20.如下【圖10】所示,I=______A

(1)等效電容為何?

(2)若於ab兩端接上 400V的直流電壓,此储存多少焦耳的能量?

(1)如【圖12】所示,電流I為何?

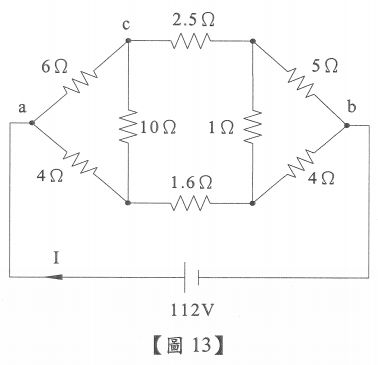

(2)如下【圖13】所示,電流I為何?

(1)5Ω電阻之壓降為何?

(2)電流I為何?

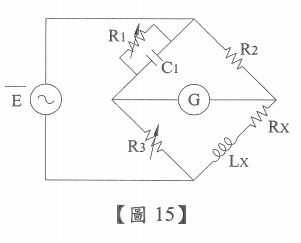

4.如下【圖15】所示之馬克斯威電橋,若R₁=200kΩ ,R₂=1kΩ,R₃=4kΩ,C₁=1000pF,則當電橋平衡時之值分別為何?
