108 年 - 108 初等考試_電子工程：電子學大意#73988　

6 下圖電路中，設運算放大器（OPA）為理想，則從 A 點看入的輸入阻抗為何？
(A) R₁R₂/( R₁ + R₂)
(B) R₁
(C) R₁ + R₂
(D) 0

8 下列那一個電路是精確半波整流器（precision half-wave rectifier）電路？
(A)
(B)
(C)
(D)

11 如圖所示之運算放大器電路，其中 A_o＝∞，求此電路之電壓增益為何？
(A)-1
(B)-2
(C)-4
(D)-6

12 有一放大器電路如圖所示，放大器 U1 為理想的運算放大器，二極體 D1 順向壓降 V_D0＝0.7 V。若 R1 ＝1kΩ，輸入電壓 V_I＝5V，試問輸出電壓 Vo 應落在下列何範圍內？
(A) 5.0 V ≦Vo
(B) 4.5 V ≦Vo＜ 5.0 V
(C) 4.0 V ≦Vo＜ 4.5 V
(D) Vo＜ 4.0 V

13 圖示的理想箝位電路中，已知輸入信號 v_i（t）及輸出信號 v_o（t）的最大值分別為 10 及 6 伏特，則 偏壓電源 V_R 為多少？
(A)-6 V
(B)-4 V
(C) 4 V
(D) 6 V

15 下圖所示之電路中，若變壓器二次側 v_S = V_m sinωt，則輸出電阻 R 之 vR波形為何？
(A)
(B)
(C)
(D)

16 若輸入信號 vi 如圖所示，二極體之導通電壓為0 V，導通電阻為0 Ω，電容C1兩端之初始電壓差為 0 V，關 於輸出信號 vo的敘述，下列何者錯誤？
(A) vi 與 vo 的週期相同
(B) vo的最小值為 1 V
(C) vo的最大值為 2 V
(D) vo 的平均值＞ 0 V

17 如圖所示之電路，其輸入電源為正弦波，假設二極體之壓降皆為 0.7 V，而此電路之輸出電壓 vout之 峰值為 12 V，則此輸入電源之電壓均方根值（rms）約為多少？
(A) 8.5 V
(B) 9.5 V
(C) 11.6 V
(D) 13.4 V

18 如圖所示之電路，假設二極體 D 之壓降為 0.8 V，其 I_R1與 I_in之關係亦如圖所示，圖中 I1之表示式為 何？
(A) 0.8/R₁
(B) 1.2/R₁
(C) 2/R₁
(D) 2.8/R₁

21 分析如圖之電路，若稽納（Zener）二極體 ZD1、 ZD2 之崩潰電壓為 6 V，導通電壓為 0.7 V，且導 通電阻值為 0 Ω。vI=10sinωt (V)，則電阻上流過之最大電流為何？
(A) 0 mA
(B) 1.65 mA
(C) 3.35 mA
(D) 4.3 mA

22 如圖振幅限制器（Limiter）電路，U1 為理想運算放大器，假設二極體導通電壓 V_D0=0.7 V。已知 V=15 V、 R1=40 kΩ、Rf=60 kΩ、R2=9 kΩ、R3=3 kΩ、R4=3 kΩ、R5=9 kΩ。若 vI=2 V，試求輸出電壓 vO 約為 多少？
(A) 5 V
(B) 3 V
(C)-3 V
(D)-5 V

23 如圖所示之電路，已知 VT = 26 mV，其中電晶體之參數為：β=150，V_BE(on) = 0.7V ，且爾利（Early） 電壓 V_A 為∞ ，求此電路之小信號電壓增益值約為何？
(A) 0.63
(B) 0.73
(C) 0.83
(D) 0.93

26 圖中電晶體 M1 之臨界電壓 V_T = 1V，若 M1 操作在飽和區，電流源為理想，則電阻 R 的最大值為 何？
(A) 4kΩ
(B) 8 kΩ
(C) 12 kΩ
(D) 16 kΩ

28 如圖所示直流偏壓電路的電晶體放大器中，電晶體的輸出直流電壓工作點為 4 V ，電晶體 β 值變為 原來的2倍而其他特性參數不變，則R_B 必須變為原來的多少倍才能使輸出直流電壓工作點變為6 V？
(A) 0.75 倍
(B) 1.5 倍
(C) 2 倍
(D) 3 倍

29 如圖為共源極放大電路及其 MOS 電晶體的轉換特性與輸出負載線關係，假設 R_G＞＞2 kΩ，該放大電 路的小信號電壓增益絕對值為何？
(A)30
(B) 18
(C) 12
(D) 6

 30 圖示 MOS 場效電晶體電路，電晶體之 V_t = 1 V、μ_nC_ox(W/L) = 1 mA/V² ，若要使電晶體在飽和區工作， 電壓 V_D 最小值應為多少？
(A) 4 V
(B) 3 V
(C) 2 V
(D) 1 V

31 如圖為一共閘（CG）放大器的簡圖（其偏壓電路未示）。若電晶體的轉導參數為 gm，輸出電阻為 ro→∞， 則此放大器的電壓增益為何？
(A) gmR_D
(B) gm(R_D+R_S)
(C) gmR_D/(1+ g_mR_S)
(D) R_D/R_S

32 如圖電路為一共源放大器的簡圖，若電晶體之 g_m=0.5 mA/V，V_A=∞，R_D=5kΩ，則此放大器的輸入電 阻 R_i為：
(A) 0
(B) 2 kΩ
(C) 5 kΩ
(D) ∞

33 如圖所示的韋恩電橋（Wien-bridge）振盪電路，R₁=R=5kΩ、R₂= 2R、C₁=2C₂，當該電路處於等幅振 盪時，Rf 的電阻值應約為多少？
(A) 5 kΩ
(B) 10 kΩ
(C) 12.5 kΩ
(D) 20 kΩ

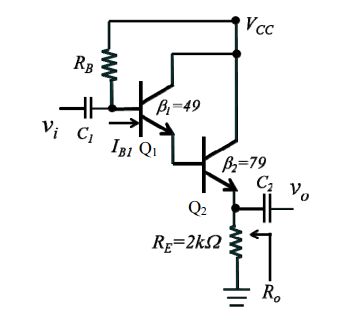

34 兩電晶體 Q₁（β₁=49）與 Q₂（β₂=79）直接耦合的串級放大電路如圖所示，其中 Q1的基極偏壓電流為 I_B1=1.25μA，求該放大電路之輸出電阻 R_o 約為多少 Ω？熱電壓 V_T =25 毫伏特。
(A) 10Ω
(B) 125 Ω
(C) 1250 Ω
(D) 2000 Ω

35 圖示為理想運算放大器組成的電路，運算放大器的輸出飽和電壓為±10 V，R₁ =10 kΩ、R₂ = 30 kΩ， 輸出電壓 v_O原為+10 V，輸入電壓 v_I為下列何電位時，輸出 v_O將為-10 V？
(A)-4 V
(B)-3 V
(C) 3 V
(D) 4 V

36 如圖放大器電路，試問 C₁和 C₂耦合（coupling）電容會衰減放大器頻率響應的那一頻段？
(A)中頻段
(B)低頻段
(C)高頻段
(D)沒有影響

37 如圖非穩態電路，輸出 vo的飽和電壓在±10 V，其 R₁ = 100 kΩ，R₂ = R = 1 MΩ 且 C = 0.01 μF；試問 v ^- 在什麼電壓時，輸出電壓 vo會轉態？
(A) v ^- 下降達+0. 91 V 或 v ^- 下降達-0.91 V
(B) v ^- 上升達+0. 91 V 或 v ^- 上升達-0.91 V
(C) v ^- 下降達+0. 91 V 或 v ^- 上升達-0.91 V
(D) v ^- 上升達+0.91 V 或 v ^- 下降達-0.91 V

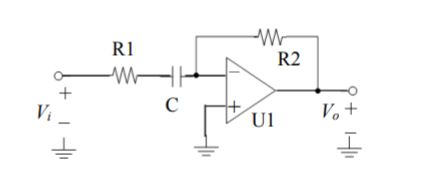

38 下列為一主動式濾波器（Active filter）。設 U1 為理想運算放大器，試問此電路轉移函數（Transfer function） T(s)≡V_o/V_i的數學形式為何？
(A)
(B)
(C)
(D)

39 某一 RC 主動式濾波器（active filter）電路如圖所示，已知放大器 U1 為理想運算放大器，且 R1＝R2 ＝R3，試問該電路為何種濾波器？
(A)低通濾波器（low-pass filter）
(B)高通濾波器（high-pass filter）
(C)帶通濾波器（band-pass filter）
(D)全通濾波器（all-pass filter）
