13 有一放大器電路如下圖所示，放大器 U1 為理想運算放大器，其輸出電壓範圍侷限在 +10 V 與 -10 V 之間，二極體 D1、D2 順向電壓均為 0.7 V，電阻 R1、R2、R3 均為 1 kΩ，交流電源 V1 = 5 V，試問節點 C 的輸出電壓 VC應落在下列何範圍內？
(A) 5.0 V VC
(B) 4.2 V VC < 5 V
(C) 3.5 V VC < 4.2 V
(D)VC < 3.5 V

答案：登入後查看
統計： A(21), B(15), C(15), D(49), E(0) #979446

pole~zero

B1 · 2016/01/03

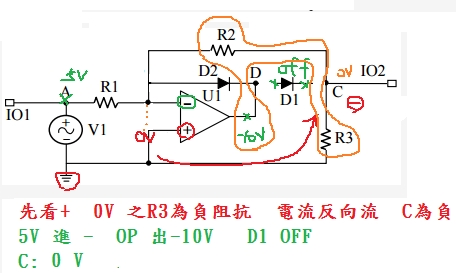

#1231520

天竺鼠車車（111儀電職員上榜

B2 · 2021/10/29

#5182408

(5-V-)/1 = (V- - Vc)/1. (由圖可判別電流流動方向)

V- = 2.5+Vc

若V+=0 > V- , Vd=+10. Vc=9.3. D2 off, D1 ON

V-=7.15 V(不合）

若V+=0 < V- , Vd=-10. Vc=0 （因為沒和放大器導通） D2 ON, D1 off

V-=2.5V

故Vc=0
