39 如圖振盪電路，U1為理想運算放大器，假設二極體導通電壓 VD0 = 0.7 V。已知 V = 15 V、R1 = 10 kΩ、
Rf = 20.3 kΩ、R2 =3 kΩ、R3=1 kΩ、R4 = 1 kΩ、R5 = 3 kΩ。在放大器 U1 正端輸入設有一回授
網路，其中 CS = 16 nF、RS = 5 kΩ、CP = 16 nF、RP = 5 kΩ。試求此電路輸出振盪電壓的峰對
峰值（peak-to-peak value）約為多少？ ![]()
(A)6 V
(B)11 V
(C)16 V
(D)21 V
答案：登入後查看
統計： A(8), B(36), C(41), D(43), E(0) #668234
統計： A(8), B(36), C(41), D(43), E(0) #668234
詳解 (共 8 筆)
鐵路佐級，普考，中油都有錄取
#4718223

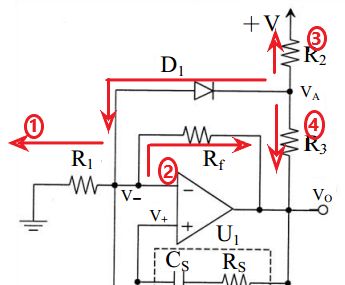

我想這應該是偉恩OPA外加箝制電壓的電路圖
首先偉恩OPA的AB中的A是1+Rf/R1 ≒ 3
所以Vo = (V-)/3
然後利用KCL來算觸發電壓Vo
(-Vo/3-0.7+Vo)/Rf + (-Vo/3)/R1 + (-Vo/3+Vo)/R3 + (-Vo/3 -0.7 -15)/R2 = 0
電流2 電流1 電流4 電流3
得到上半部觸發電壓峰值Vo = 10.68
所以Vo p-p = 10.68 *2 = 21.36
有錯請指正
2
0
leila52033
#1241429
請問這題怎算?謝謝
1
0
張育騰(已考上初、普、高考)
#1541012
求解
1
1
天竺鼠車車（111儀電職員上榜
#5033735
速算法：
已知Vo=3V-
把Rf近似成20kΩ。
流經R1和Rf的電流相等，故流經D1的電流為0
接下來只要算流經R2和R3的電流（流進=流出），即可求出峰值。
峰對峰為兩倍峰值，故得解。
0
0
DS2
#4722036
6F的大大您好

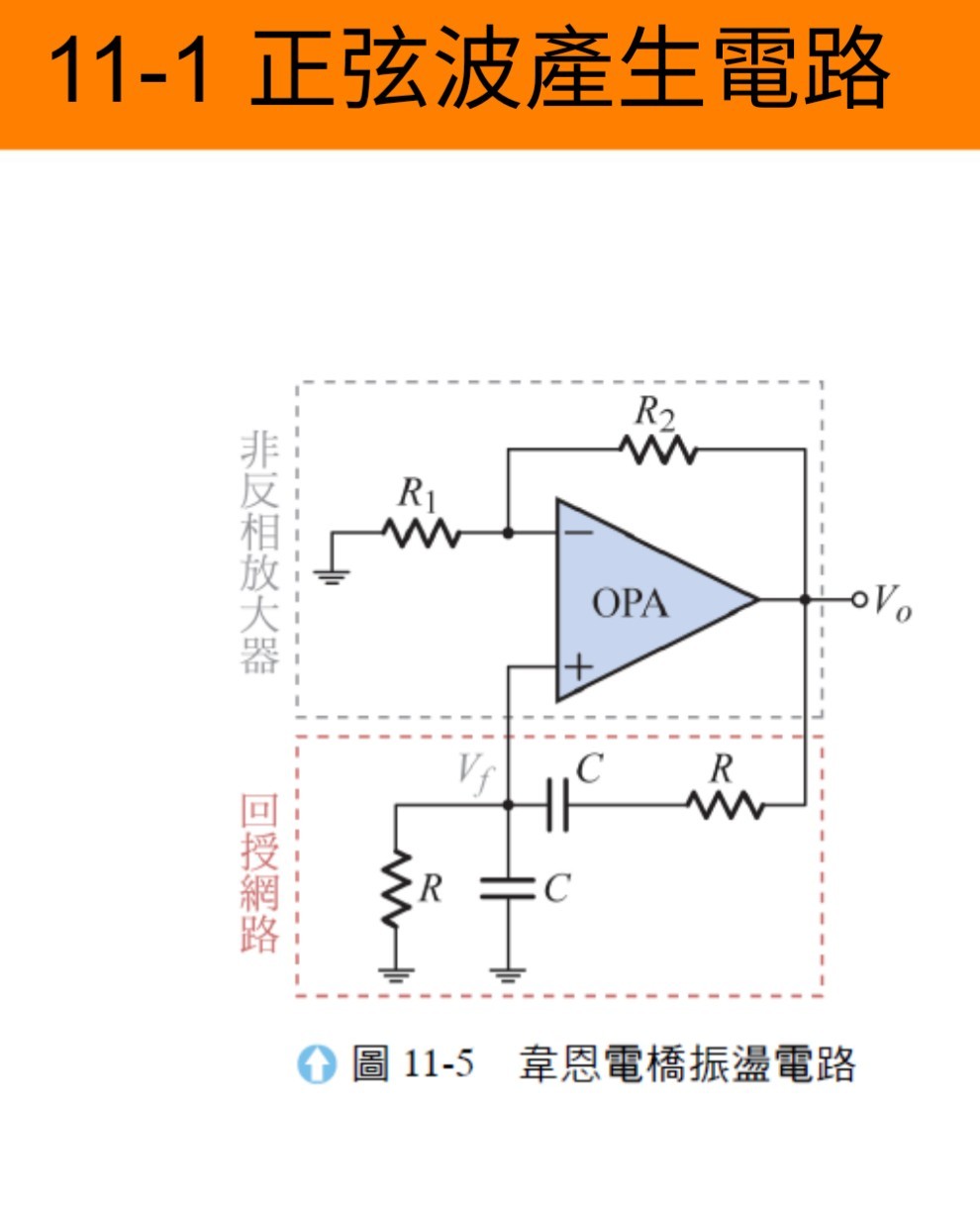

偉恩電路上半是非反相放大，所以輸入訊號Vi是在V+
所以A=1+Rf/R1=3
Vo/Vi=Vo/V+=3
所以Vo=3*V+ 吧？
