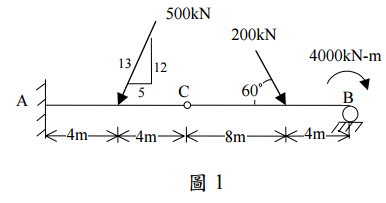

⑴畫出上題圖 1 之複合樑 ACB 的剪力和彎矩圖（shear and moment diagram），標明正負值的方向。（10 分）

四、如圖所示，水平懸臂梁固接於 A 點，載重作用前在中跨 C 點以未變形彈簧 K連接。於自由端 B 處施加 P=4 kN 向下集中力後，計算 B 點位移量。已知梁EI =5000 kN-m 2，L=10 m ，彈簧 K= 6 EI /L3=30 kN/m 。（25 分）
