21 在共射(CE)、共基(CB)、共集(CC)、疊接(Cascade)放大器組態中,具有最大輸出電阻的是:
(A)共射放大器
(B)共基放大器
(C)共集放大器
(D)疊接放大器
答案:
登入後查看
統計:
A(4), B(43), C(24), D(30), E(0) #979239
詳解 (共 2 筆)

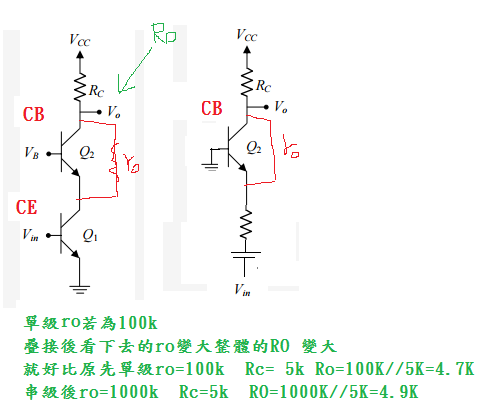

pole~zero
B1 · 2015/11/18
#1194163
10
1
吳瑞峰
B2 · 2022/09/08
#5608105
cascade cascode?????...
(共 45 字,隱藏中)
前往觀看
0
0
私人筆記 (共 1 筆)
Alice
2025/12/23
私人筆記#7665648
未解鎖
題目解析:放大器輸出電阻比較 在不同 ...
(共 344 字,隱藏中)
前往觀看
1
0
