3 下圖電路中，理想運算放大器之電源電壓為±15 V，請問流過 100 Ω 電阻之電流 IL為多少？
(A)5 mA
(B)3 mA
(C)2 mA
(D)1 mA

答案：登入後查看
統計： A(11), B(10), C(13), D(166), E(0) #1031267

詳解 (共 8 筆)

#2177186
我的算法比起上面比較精確，但不知道有沒有...
(共 204 字，隱藏中）
前往觀看
6
0
#1381539
不好意思覺得樓上算法怪怪的

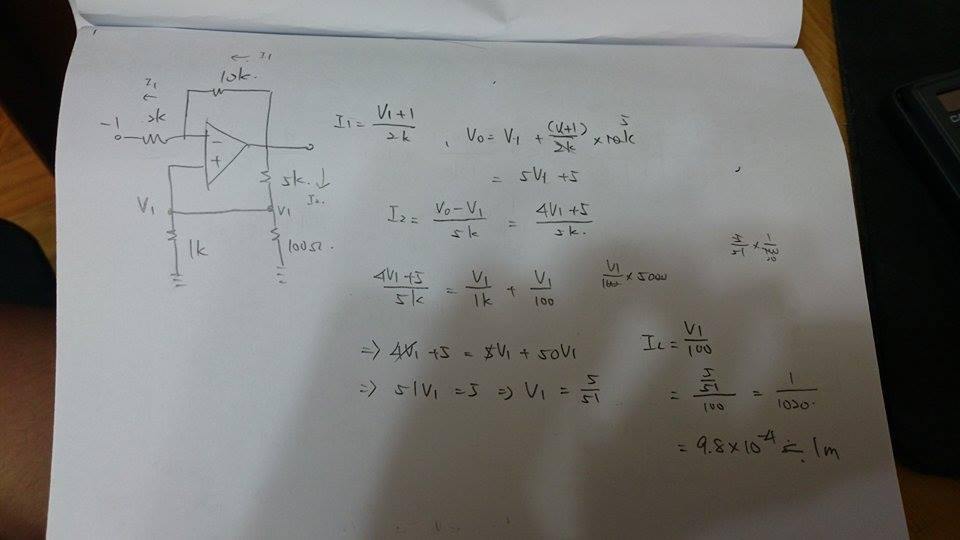

以下是我的方法
php6tA1So
6
0
#2807873

算出 Vo = ( -5V )後，讓 5K 跟 ( 0.1K // 1K ) 分壓求V+
再用(V+) / (0.1K) 算出0.1K上的電流 -----> 此方法，大約0.9mA多左右
這樣比較快，不用列節點方程式

3
1
#2177352
解法是對的  可是這是電子學  不是電路...
(共 94 字，隱藏中）
前往觀看
2
2
#1229479
Vo=-1*-5=5v
Itotal=5v/5k=1mA
IL=1mA* (1k/1k+100) =1mA
2
0
#2402969

4F Vo 應為 6V1+5  少加一個V1了

1
0
#1223147
請問此題如何解
1
0
#3696889
Vo = 5.6 , V+=0.1v ,...
(共 29 字，隱藏中）
前往觀看
0
0
