50,如圖（十七）所示電路，求電流I1為多少安培( A ) ?

(A) 1
(B) 2
(C)3
(D) 4

答案：登入後查看
統計： A(48), B(296), C(27), D(52), E(0) #920071

詳解 (共 8 筆)

#1494266

我是用節點

設中間點為X~(全部流出)

I1=X/1=X

X-4+X+X-X(右邊的節點方程式)=0

2X=4

X=2V

I1=2A

應該是這樣算的~

13
0
#5151809
To 5F那是相依電壓源哦，菱形裡面是+...
(共 179 字，隱藏中）
前往觀看
4
0
#4054173


(共 1 字，隱藏中）
前往觀看
4
1
#3840026

右邊那個 i 1 根本莫名其妙，既沒說是電壓也沒說是電流，只突然寫一個i 1 ，誰知道那是什麼?  代表電壓嗎? 代表流經的電流值嗎?


3
3
#3122746


(共 1 字，隱藏中）
前往觀看
3
1

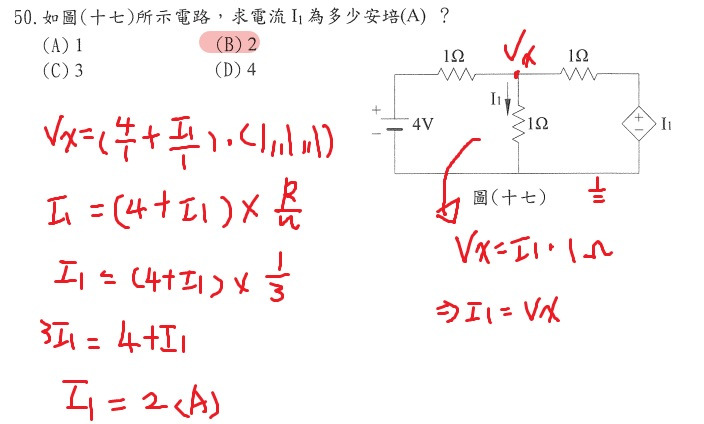

#6015110
6cwJGAQMAgYBg4BB4M+EwP8BkObq9dDkGSMAAAAASUVORK5CYII=
2
0
#1399226
求解?? 我用測試電壓法   可是求出來都是3/4
1
1
#2571857
(4+I1)(1//1//1)/1=I1...
(共 34 字，隱藏中）
前往觀看
0
0
